富士通，尽管在处理器业务中的市场份额较小，但正积极筹备于2027年推出名为Monaka的新处理器项目，并期望彻底改变在处理器市场的地位。

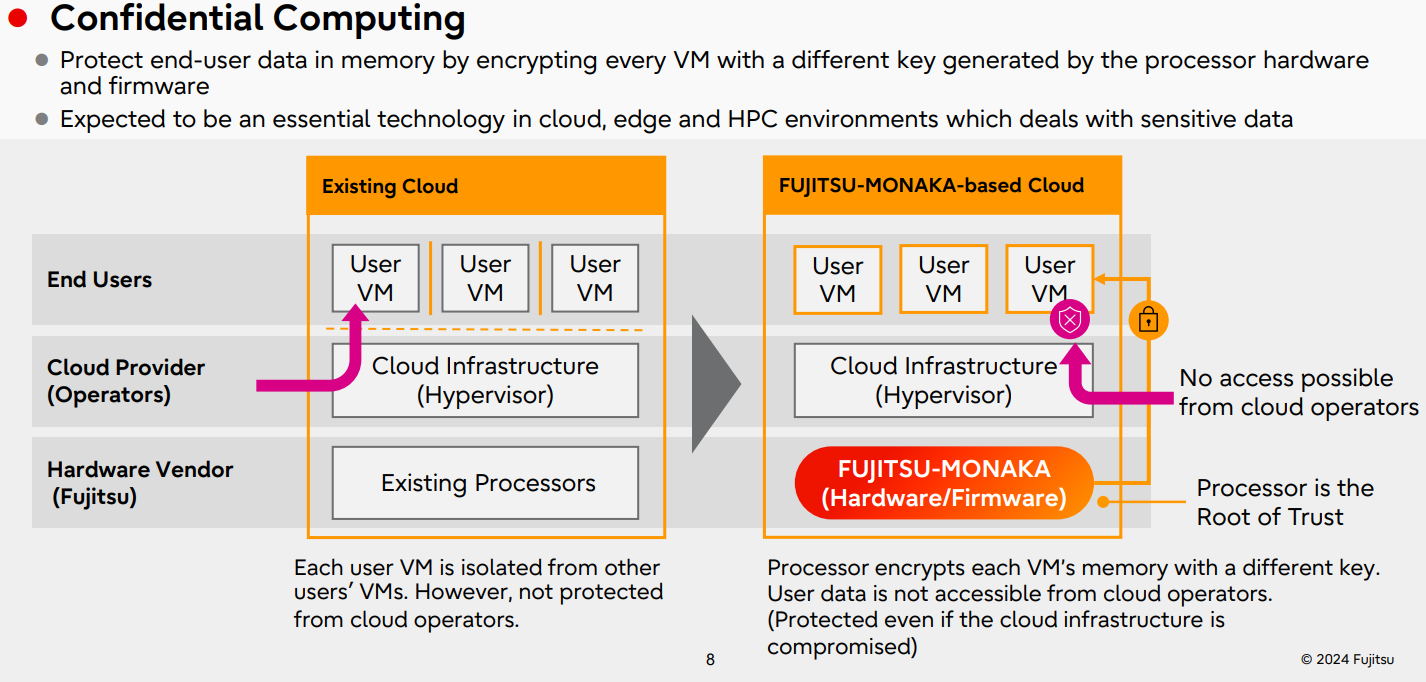

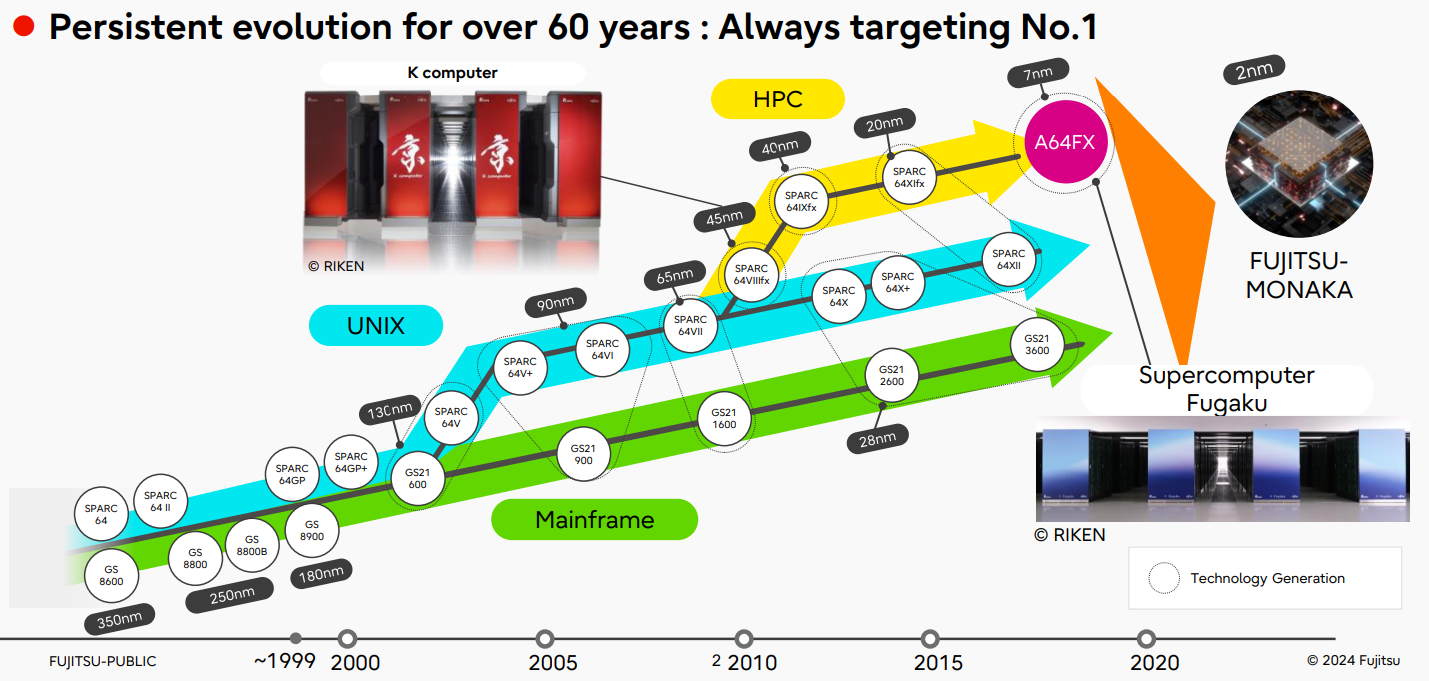

Monaka处理器的开发源于富士通在高性能计算（HPC）领域的深厚积累。其前身A64FX处理器为日本目前最强大的超级计算机Fugaku提供了强大的动力。因此，业界普遍认为，Monaka有望成为Fugaku的继任者，为未来的高性能计算提供更为强大的支持。

Monaka处理器的核心将基于ARM v9A架构，并自主开发了36个内核。这些内核将支持ARM的可扩展矢量扩展2（SVE2），使矢量单元的宽度可达2048位。尽管富士通不太可能使用这一最大宽度，但这一技术仍将在特定应用中发挥重要作用，提供卓越的计算性能。

制造工艺方面，Monaka的CPU芯片将采用台积电的2纳米工艺制造，缓存和IO芯片则计划采用更经济的5纳米工艺。此外，富士通还采用了Broadcom的3.5D Extreme Dimension System in Package（XDSiP）工艺，通过直接铜键合进行组装，以实现更高的集成度和性能。

Monaka处理器将不配备高带宽内存（HBM），而是采用了12个DDR5内存通道，以及未指定数量的PCIe 6.0通道，并支持Compute Express Link（CXL）3.0技术。这些配置将确保处理器在处理大数据和高速数据传输时具有出色的性能。

富士通还为Monaka处理器规划了更广泛的应用领域。除了高性能计算外，处理器还将广泛用于数据中心和边缘应用，富士通希望通过Monaka复兴其大型机业务，并逐步放弃SPARC架构。

为了进一步提升Monaka处理器的竞争力，富士通还与AMD建立了战略合作伙伴关系。双方将共同开发加速器，与Monaka处理器协同工作，以提供更强大的计算能力。这一合作不仅将增强富士通在高性能计算领域的实力，还将为其带来更为广阔的市场前景。
