鸿蒙系统的编译流程及分析

liangkz 2021.04.17 V1.0

目录1.准备工作................................................................................................................ 22.全编译+模块编译.................................................................................................. 33.编译系统build目录结构..................................................................................... 74.编译结果out目录结构........................................................................................ 85.构建系统Gn+Ninja............................................................................................. 116.编译流程分析...................................................................................................... 14 6.1设置环境hb set....................................................................................... 14 6.2全编译hb build........................................................................................ 14 6.3增量编译hb build [component]............................................................. 17附录一：hb build -T target的验证....................................................................... 18

更新记录

说明：

因为新接触鸿蒙系统的开发，我对鸿蒙的编译系统基本上没什么理解，都是凭着经验和百度一边学习一边总结的，本文是我在学习网上关于鸿蒙系统的编译相关资料后做的总结，经过了本人的实际操作验证，部分知识点可能还有理解不到位的地方，未来会持续更新。

感谢：

官方文档《轻量和小型系统编译构建指导》

Link：https://device.harmonyos.com/cn/docs/develop/subsystems/oem_subsys_build_des-0000001060646620

《浅析鸿蒙中的Gn和Ninjia(一)》

Link: https://harmonyos.51cto.com/posts/2972

《GN语法和操作》

Link：https://blog.csdn.net/yujiawang/article/details/72627138

《HarmonyOS单模块编译与源码导读》【本文内简称为《导读》】

Link：https://harmonyos.51cto.com/posts/3094

《HarmonyOS 2.0研究(1) -环境搭建及编译过程分析》【强烈推荐】【本文内简称为《过程分析》】

Link：https://my.oschina.net/u/2502829/blog/4613535

《#2020征文-开发板#鸿蒙liteos-a如何启动第一个用户进程init_lite》【本文内简称为《如何启动init_lite》】

Link：https://harmonyos.51cto.com/posts/1998#bkwz

1.准备工作
我的本地代码是基于最新发布的OpenHarmony 1.1.0 LTS（2021-04-01）版本抓取的，代码根目录OHOS1_1_0LTS：

       $repo init -u https://gitee.com/openharmony/manifest.git -b refs/tags/OpenHarmony_release_v1.1.0 --no-repo-verify

       $repo sync

我还有Hi3861_Wifiiot开发板和开发环境，如下：

在Linux环境下的DecEco IDE下创建新工程“Test_Wifiiot”，在“HPM”标签下找到“@ohos/wifi_iot”，点击“Install to project”选择“Test_Wifiiot”项目，开始下载并安装组件到项目里。

2.全编译+模块编译
2.1  OHOS1_1_0LTS的全代码编译

在代码根目录下执行：

OHOS1_1_0LTS$ hb set

[OHOS INFO] Input code path: .

OHOS Which product do you need?

ipcamera_hispark_pegasus@hisilicon

-> ipcamera_hispark_taurus@hisilicon

ipcamera_hispark_aries@hisilicon

这一步完成后，会在代码根目录下生成“ohos_config.json”文件，然后就可以开始编译了：

OHOS1_1_0LTS$ hb build

OHOS1_1_0LTS$ python build.py

OHOS1_1_0LTS$ python build.py -p ipcamera_hispark_taurus@hisilicon

效果都是一样的。

第一次全编译了2491个文件，以后再操作上面的命令就不是全编译了，只编译需要编译的部分。

2.2  Test_Wifiiot项目的全编译

新下载的项目代码根目录下并没有“build.py”文件。

$ hb set

会生成“ohos_config.json”，但没有完成配置，hb build 会失败。

可以执行

$ln -s ./build/lite/build.py build.py

创建build.py的软链接，再执行

$python build.py wifiiot

就可以正常编译了。

Test_Wifiiot项目还可以用DevEco IDE进行一键编译，操作步骤见官方的文档：

https://device.harmonyos.com/cn/docs/ide/user-guides/service_introduction-0000001050166905

2.3  OHOS1_1_0LTS的组件/仓库/Target编译

一开始，关于模块编译，我在网上搜到了：

《HarmonyOS单模块编译与源码导读》(Link: https://harmonyos.51cto.com/posts/3094 )

这篇文章(下文简称《导读》)，仔细阅读，并对比本地代码OHOS1_1_0LTS查看了build\lite目录下，并没有上文所提到的compile.py文件和product目录，这个可能是鸿蒙系统迭代更新版本给拿掉了。

查看OHOS1_1_0LTS\build\lite目录下的README_zh.md，虽然看到增加了-T的说明：

-T [TARGET [TARGET ...]], --target [TARGET [TARGET ...]] Compile single target

但没做进一步使用说明，因为对鸿蒙的编译系统还没多少了解，我还是不大清楚如何使用操作。

官方文档“轻量和小型系统编译构建指导”：

https://device.harmonyos.com/cn/docs/develop/subsystems/oem_subsys_build_des-0000001060646620

可能没有更新，甚至没有对“-T”参数的描述。

不过官方文档中“组件描述位于build/lite/components下”这句话倒提醒了我，去里面看了一下，

原来这就是鸿蒙系统所有组件描述文件的存放位置，每个组件文件内又有多个【组件和target】的描述。

打开“applications.json”看一下，这里就有上面《导读》提到的东西：

"component": "camera_sample_app", "description": "Camera related samples.", "optional": "true", "dirs": [ "applications/sample/camera/launcher", "applications/sample/camera/cameraApp", "applications/sample/camera/setting", "applications/sample/camera/gallery", "applications/sample/camera/media" ], "targets": [ "//applications/sample/camera/launcher:launcher_hap", "//applications/sample/camera/cameraApp:cameraApp_hap", "//applications/sample/camera/setting:setting_hap", "//applications/sample/camera/gallery:gallery_hap", "//applications/sample/camera/media:media_sample" ],

赶紧操作一下：

OHOS1_1_0LTS$ hb build -T //applications/sample/camera/launcher:launcher_hap

编译OK，不过时间还是有点长

官方文档说“组件即为gn中的编译单元，可以为静态库、动态库或可执行文件。”

编译构建流程图上也是写 hb build [component]

OHOS1_1_0LTS$ hb build camera_sample_app

编译OK，但感觉与target编译以及最上面hb build是一样的效果~~

我还在OHOS1_1_0LTS\applications\sample\camera\README_zh.md 文档中看到对媒体子系统组件的使用说明：

单仓的编译构建，在根目录下进行单仓的构建和编译# 开发板选择hb set # 单仓构建和编译hb build camera_lite

再查看一下build\lite\components\multimedia.json，原来单仓编译就是组件编译，而Target编译，实际上看起来又与组件编译差别不大，有些组件本身就是一个target，有些组件分多个target。

"component": "camera_lite", "description": "Camera service.", "optional": "true", "dirs": [ "foundation/multimedia/camera_lite", "foundation/multimedia/utils/lite/hals" ], "targets": [ "//foundation/multimedia/camera_lite/frameworks:camera_lite" ],

小结：

鸿蒙系统所有组件描述文件的存放在build/lite/components/目录下，每个组件文件内又有多个组件和target的描述。

组件/仓库编译指令：

$hb build component_name

Target编译指令(可一次编译多个target，用&&连接)：

$hb build -T target_name

$hb build -T target1_name&&target2_name

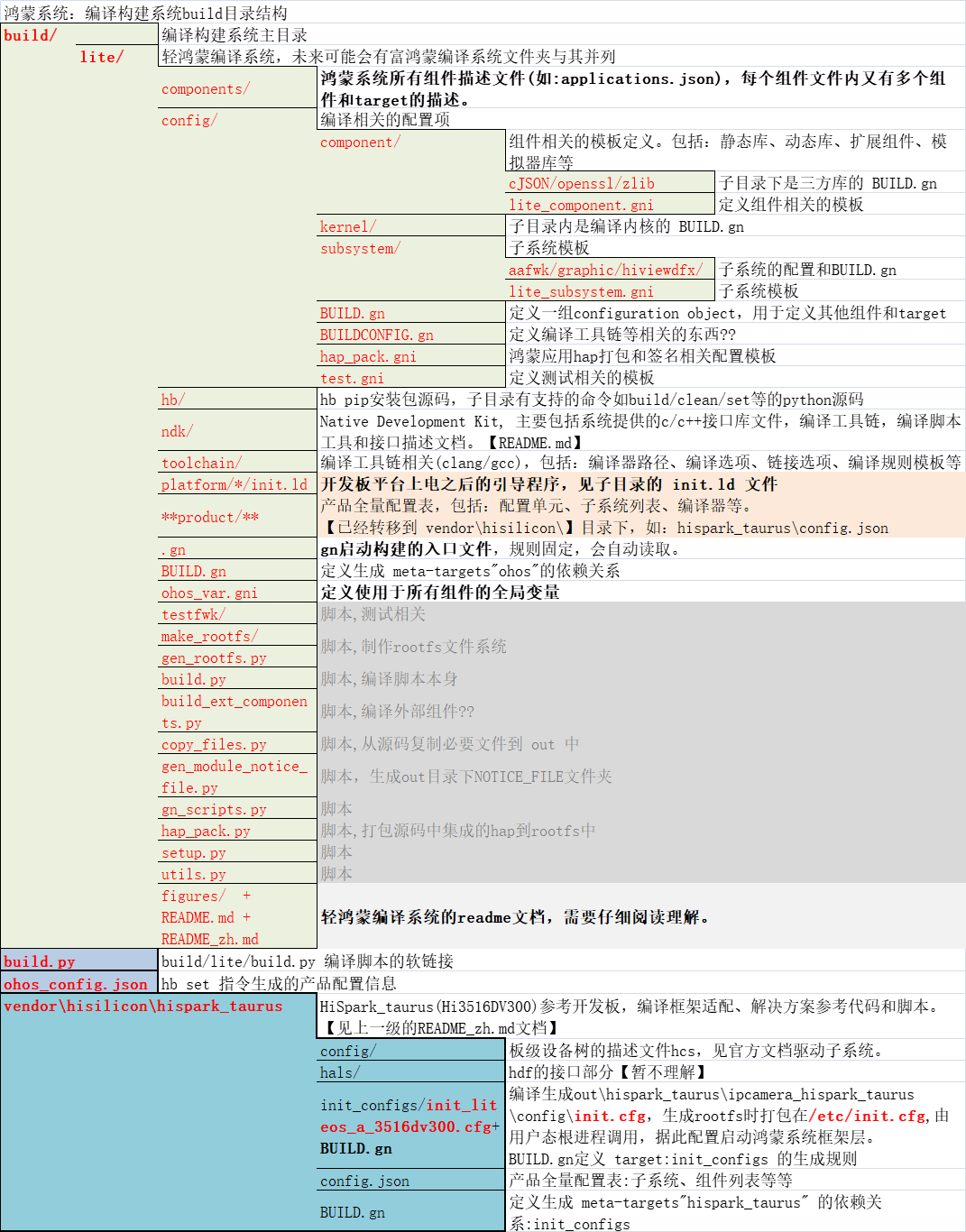

3.编译系统build目录结构首先必须要仔细研读 build\lite\README_zh.md 文档，文档上没有的地方，我这里补充一下我的理解，做成表格更容易管理。这个表格会在以后学习过程中根据新的理解做更新。

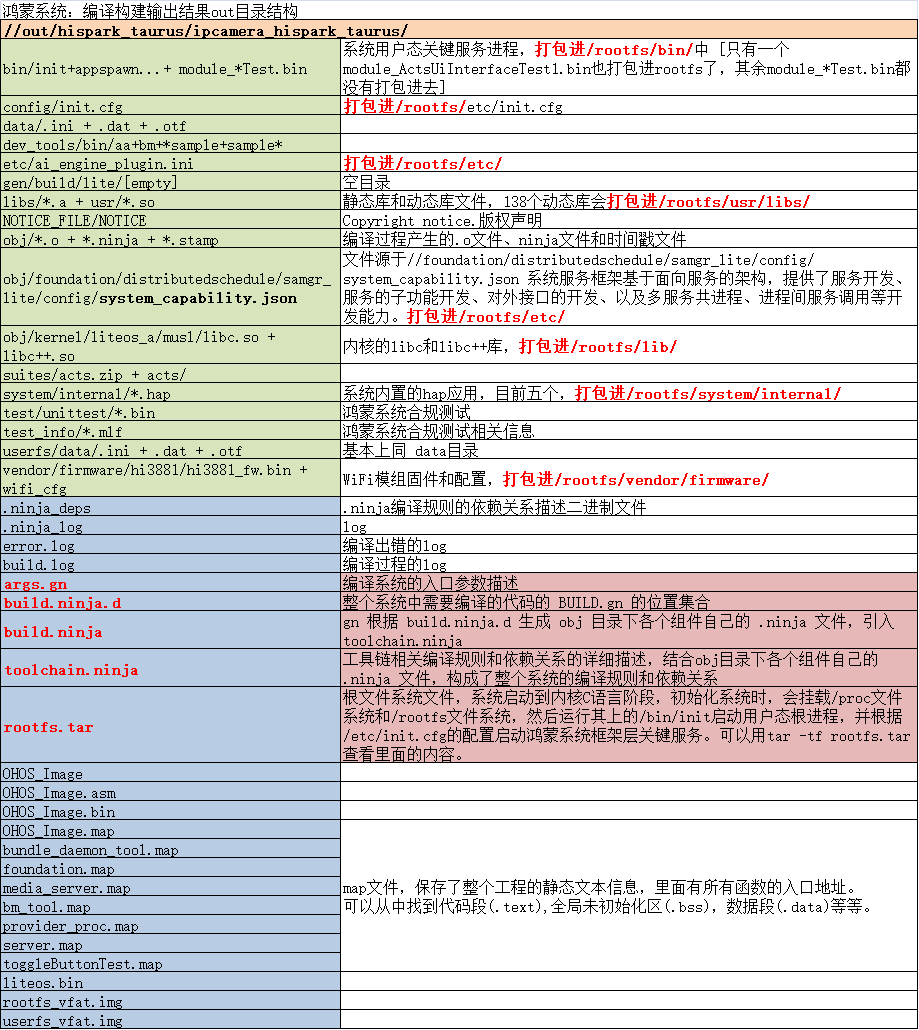

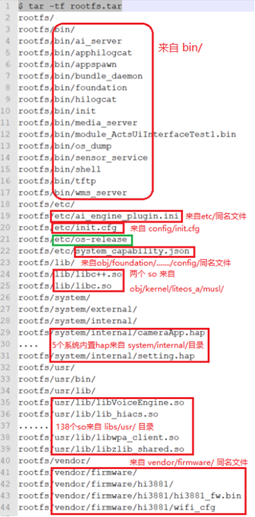

4.编译结果out目录结构

打开“os-release”文件查看：

VERSION="OpenHarmony 1.0"

RELEASE_TIME="2021-04-18 07:38:53"

分别是鸿蒙系统的版本号，和当次编译(内核？系统？)的时间

5.构建系统Gn+Ninja
在学习鸿蒙之前，我对Gn/Ninja并不了解，只是知道有这么个东西，因为用不到所以也没有去学习的动力。

这几天因为想深入了解一下鸿蒙的编译系统，就通过网络资源简单学习了一下，也只是知道了个大概，我看到的资料里觉得比较好的，有如下链接：

首先最重要的“gn help <command>”和官方文档“The Ninja build system”，随用随查。

【下文中对gn定义的关键字不再解释，请自行随时 gn help。】

《浅析鸿蒙中的Gn和Ninjia(一)》

Link: https://harmonyos.51cto.com/posts/2972

《HarmonyOS 2.0研究(1) -环境搭建及编译过程分析》【强烈推荐】【本文内简称为《过程分析》】

Link：https://my.oschina.net/u/2502829/blog/4613535

《#2020征文-开发板#鸿蒙liteos-a如何启动第一个用户进程init_lite》【本文内简称为《如何启动init_lite》】

Link：https://harmonyos.51cto.com/posts/1998#bkwz

《GN语法和操作》

Link：https://blog.csdn.net/yujiawang/article/details/72627138

为了快速理解Gn+Ninja是如何工作的，我自己做了一个 GnHelloWorld工程来做测试和验证，源代码放在gitee上：

https://gitee.com/liangkzgitee/GnProjs.git

压缩包也添加在本文附件里，请大家按readme.txt文档操作，逐步进行跟踪和分析。

readme.txt 文档内容如下：

这是一个最简单的Gn+Ninja构建系统的例子工程，通过这个简单的工程和下面的操作，学习Gn+Ninja构建系统是如何构建编译我们的源代码的。原始工程目录如下：GnHelloWorld/ #工程根目录├──build/ #编译构建主目录│ └──config/ #编译相关的配置项│ ├──toolchans/ #编译工具链相关│ │ └──BUILD.gn #编译选项、链接选项等等│ └──BUILDCONFIG.gn #指定默认编译工具链├──src/ #源代码目录│ ├──BUILD.gn #(*)│ └──hello.c #(*)源代码├──.gn #Gn构建系统入口├──BUILD.gn #└──Readme.txt #(*)本文 Step1:在"GnHelloWorld"目录下执行:"gn gen out"命令后，会生成一个"out"目录，GnHelloWorld/├──......[略]├──out/│ ├──obj/│ │ └──src/│ │ └──hello.ninja #编译hello.c的ninja脚本│ ├──args.gn #构建参数│ ├──build.ninja │ ├──build.ninja.d│ └──toolchain.ninja├──......[略] Step2: [建议操作这步之前，先备份out目录，如: "cp -r out out_bak"]在"GnHelloWorld"目录下执行: "ninja -C out"，会在out目录下生成GnHelloWorld/├──......[略]├──out_bak/ #Step1 的 out 目录的副本│ ├──obj/│ │ └──src/│ │ └──hello.ninja│ ├──args.gn│ ├──build.ninja│ ├──build.ninja.d│ └──toolchain.ninja├──out/ #out目录有更新，见#│ ├──obj/│ │ ├──src│ │ │ ├──hello.ninja│ │ │ └──hello.o #编译链工具根据规则生成的 .o│ │ └──all.stamp #│ ├──.ninja_deps #│ ├──.ninja_log #│ ├──args.gn│ ├──build.ninja│ ├──build.ninja.d│ ├──hello #编译后生成的可执行文件│ └──toolchain.ninja├──......[略] Step3：在"GnHelloWorld"目录下执行: 执行"./out/hello"，输出"Hello Gn World!" Step1做了如下工作：1.执行gn gen 时带的参数被记录下来，生成out/args.gn【本例不带args参数】2.找到 “.gn”文件并将其所在的目录设为“souce root”，解析该文件以获取buildconfig。3.执行buildconfig所指向的文件BUILDCONFIG.gn，设置一个默认的编译工具链， 生成out/toolchain.ninja。4.加载“souce root”目录下的“BUILD.gn”文件，根据其内容加载它依赖的其它 目录下的BUILD.gn文件，生成out/build.ninja.d。5.根据out/build.ninja.d中各个BUILD.gn的内容，递归解决各自的依赖关系， 解决掉依赖关系之后，就在out/obj/对应目录下，生成“.ninja”， 如例子中的“out/obj/src/hello.ninja”。6.解决掉所有的依赖关系后，在out/目录下生成一个“build.ninja”。 Step2做了如下工作：根据上面的.ninja文件所定义的规则和依赖关系，依次编译出各自的中间文件，最终生成可执行文件“out/hello”。 理解了上面的东西之后，你就可以开始进一步学习更复杂的东西了，可以参考Gn的官方文档，或者网络上的其它资源，自己动手做验证。

6.编译流程分析
我们repo/sync完整个鸿蒙代码后，要编译系统，一般做以下三步：

1. 首次编译，需要首先 hb set

2. 首次编译，hb build 会启动全编译

3. 修改某个文件，比如 init_lite 的main 文件main函数加行log，再次编译 hb build或者hb build init_lite。

这三步操作，鸿蒙的编译系统都做了哪些具体工作？

带着这个疑问，我希望能够抽丝剥茧，一步一步来确认，可能中间会有暂不理解的，先跳过，未来再做进一步完善。

可惜目前我对python的了解也不多，无法对相关脚本做非常详细的分析，对Gn构建系统的理解也还不够深入，无法给出理想的分析结果，所以只能先把我现在知道的写下来，以后学习过程中逐步补充完善。

6.1设置环境hb set
【查看/build/lite/README_zh.md】

设置OpenHarmony源码目录和要编译的产品，在代码根目录生成“ohos_config.json”文件。

具体 hb set命令怎么调用/build/lite/hb/目录下的相关脚本，再结合系统环境变量$PATH等相关必要信息来生成这个.json文件的，懂python的可以进去看一下。

打开“ohos_config.json”文件查看：

{ "root_path": "/home/lkz/Work/OHOS1_1_0LTS", "board": "hispark_taurus", "kernel": "liteos_a", "product": "ipcamera_hispark_taurus", "product_path": "/home/lkz/Work/OHOS1_1_0LTS/vendor/hisilicon/hispark_taurus", "device_path": "/home/lkz/Work/OHOS1_1_0LTS/device/hisilicon/hispark_taurus/sdk_liteos"}

这些将作为非常重要的参数交给下一步编译使用。

6.2全编译hb build
【查看/build/lite/README_zh.md】

编译产品、开发板或者组件。解决方案编译实现如下：A. 读取开发板配置：主要包括开发板使用的编译工具链、编译链接命令和选项等。B. 调用gn: 调用gn gen命令，读取产品配置(主要包括开发板、内核、选择的组件等)生成解决方案out目录和ninja文件。C. 调用ninja：调用ninja -C out/company/product启动编译。D. 系统镜像打包：将组件编译产物打包，制作文件系统镜像。

说的很“框架”，下面我们一步一步来看一下。

A. 检测/读取/配置所有的必要参数
包括但不限于以下列出来的几个文件：

• ohos_config.json
• Build\lite\ohos_var.gni   定义使用于所有组件的全局变量
• device\hisilicon\hispark_pegasus\sdk_liteos\config.gni  这是编译LiteOS_A内核所需要用到的配置
• vendor\hisilicon\hispark_taurus\config.json  这是hisilicon提供的产品全量配置表:子系统、组件列表等等
• 通过hb build传进去的参数，比如 -n 表示编译NDK，则会将ohos_build_ndk变量由默认的FALSE改为TRUE。

B. 调用gn gen命令生成out目录和ninja文件
很复杂，也很简单。

复杂是中间涉及到太多的Python和Gn语法，我暂时无法完整理解。

简单是因为我做过了上面的GnHelloWorld工程来做测试和分析，知道了框架。

更详细的分析过程，请看《过程分析》这篇文章。

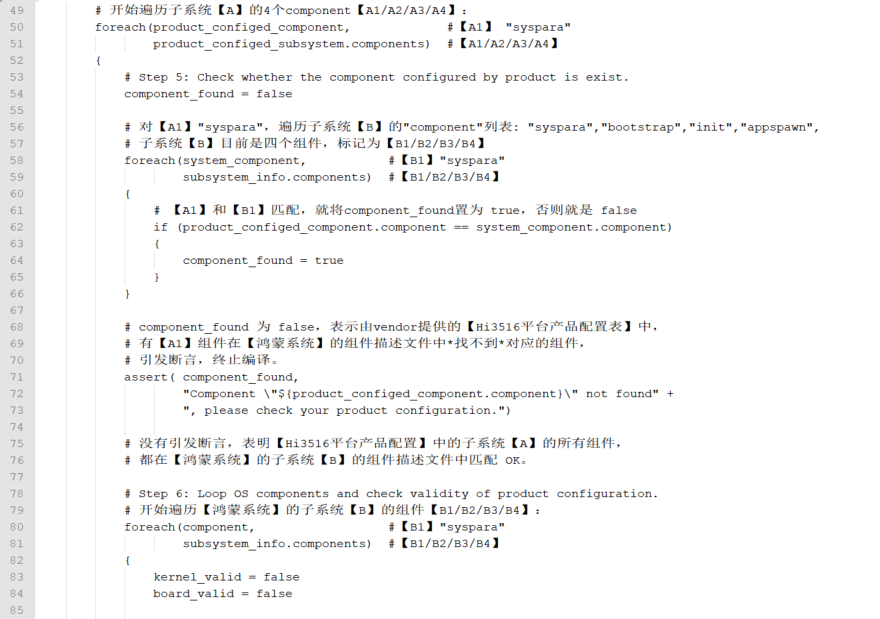

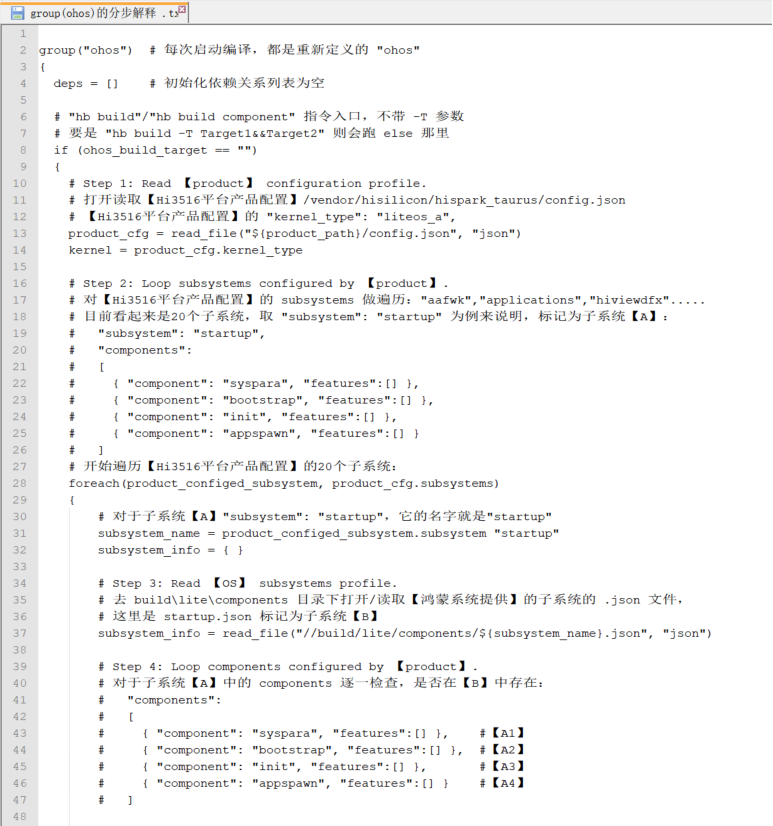

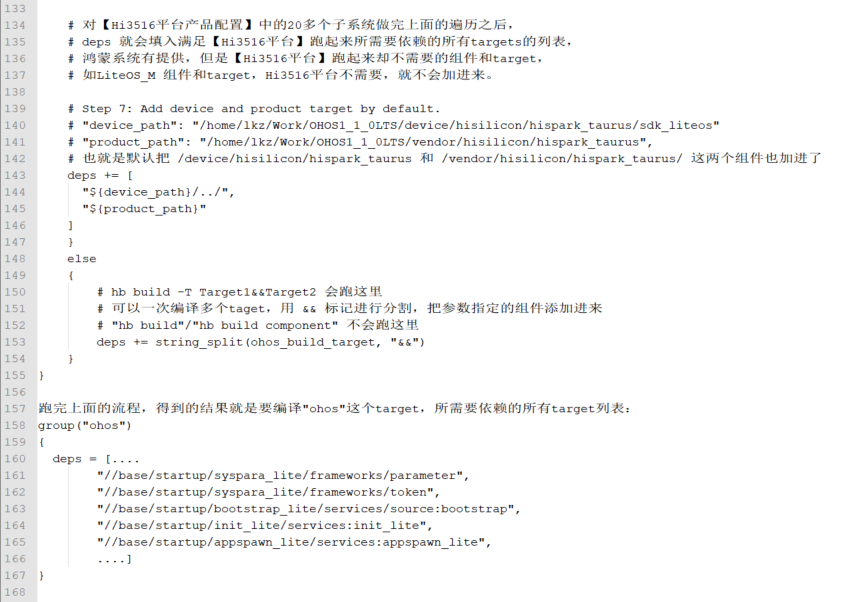

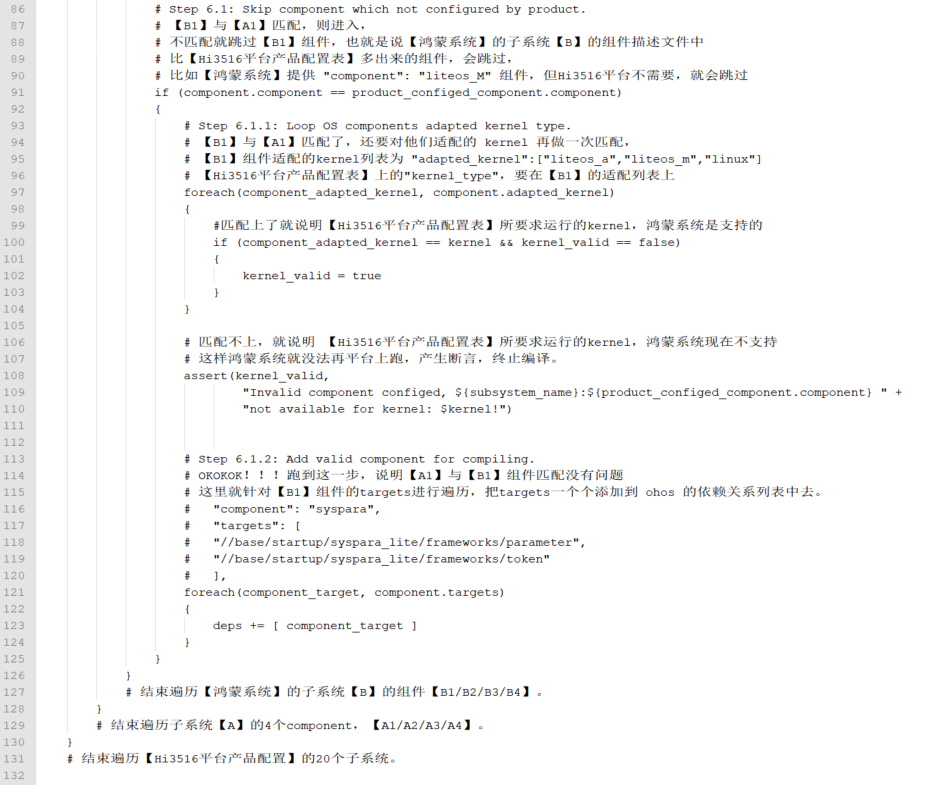

下面是我对//build/lite/BUILD.gn这个文件中的 group("ohos") 的分解，最终得到"ohos"的完整的依赖关系：

C. 调用ninja启动编译
这里就开始根据上一步生成的 .ninja 文件里的规则调用编译工具链来编译各目录下的源文件了，生成 .o/.a/.so/可执行文件 等等，其中.so文件会先在out\hispark_taurus\ipcamera_hispark_taurus\目录下生成，等编译完之后会转移到out\hispark_taurus\ipcamera_hispark_taurus\libs\usr\目录下，还生成了.ninja_log和.ninja_deps文件。

D. 打包制作系统镜像
【暂未清晰理解，略】

6.3增量编译hb build [component]
【暂未清晰理解，略】

附录一：hb build -T target的验证

【多图，见附件文档，此处略】
