英特尔公布了第12代酷睿处理器的架构和技术细节。第12代核心代号“Alder Lake”和之前的Lakefield一样，也采用了混合架构，有大核（性能核心，Golden Cove架构）和小核（能效核心，Gracemont架构）组成。

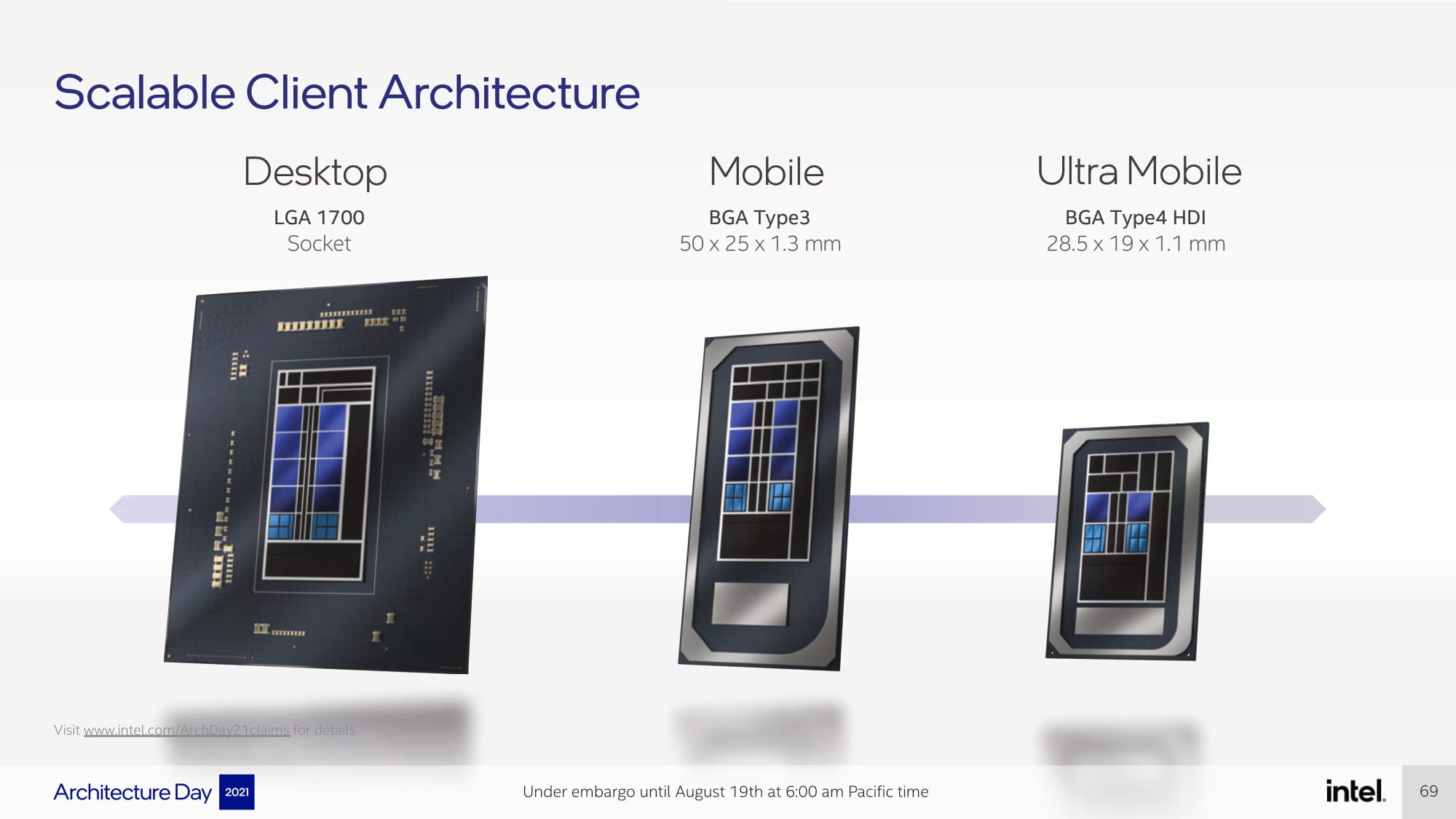

针对桌面级高性能游戏平台的，最高拥有8个大核+16个小核（酷睿i9系列），集成30MB L3级缓存，而11代是24MB，GPU有32个EU单元，125W TDP，采用LGA 1700针脚，可升级。还有移动低功耗版本，BGA封装不可升级，最多6个大核心+8个小核心，核显最多96EU单元，功耗12-35W，这个系列的GPU性能值得期待。

最后，还有UP4序列，也就是超低功耗版，BGA Type4整个封装，会被部署在像EVO认证的超低功耗笔记本中。这个系列最多是2个大核+10个小核心，同样核显最多有96个EU单元，然而只有9W TDP，能效和核显表现会非常出色。只有第二和第三种支持IPU(图像处理器单元)、雷电4、WIFI 6E，第二种甚至支持多达4和雷电4，可预见搭载第12代的笔记本在扩展上会异常的强大。

内存支持上，第12代可同时支持DDR4和DDR5内存，桌面级DDR4内存最高是4800MHz，针对笔记本的LPDDR4x最高4266MHz；桌面级DDR5的最高支持频率为4800MHz，LPDDR5类型的（笔记本）是5200MHz。另外，支持内存的动态电压频率缩放，因此会有不错的超频表现。第12代酷睿会支持PCIe 5.0，最多有16条，全部给显卡，当然也支持PCIe 4.0，最多4条，可能是为了照顾PCIe 4.0 M.2 SSD。
