图形UI组件

简介

图形UI组件实现了一套系统级的图形引擎。

该组件为应用开发提供UIKit接口，包括了动画、布局、图形转换、事件处理，以及丰富的UI组件。

组件内部直接调用HAL接口，或者使用WMS(Window Manager Service)提供的客户端与硬件交互，以完成事件响应、图像绘制等操作。

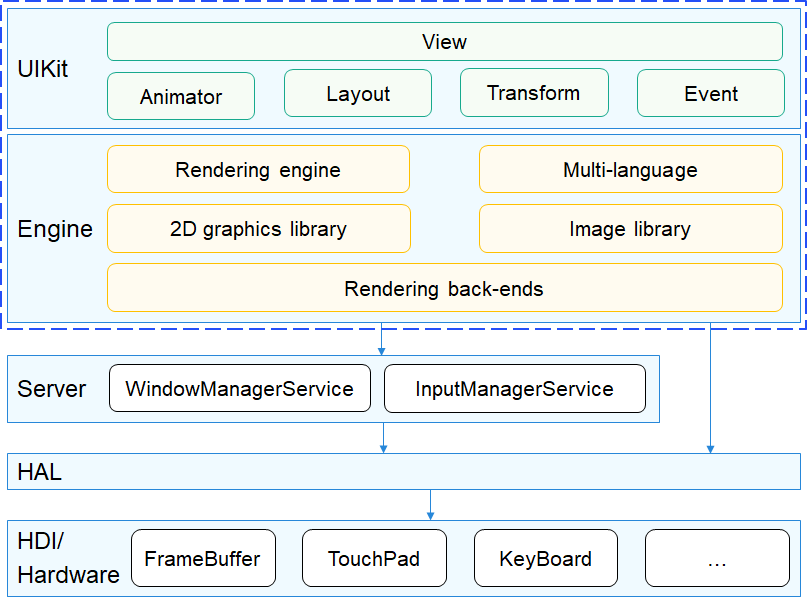

图 1 图形子系统架构图

目录

/foundation/graphic/ui
├── frameworks                  # 框架代码
│   ├── animator                # 动画模块
│   ├── common                  # 公共模块
│   ├── components              # 组件
│   ├── core                    # ui主流程（渲染、任务管理等）
│   ├── default_resource
│   ├── dfx                     # 维测功能
│   ├── dock                    # 驱动适配层
│   │   └── ohos                # ohos平台适配
│   ├── draw                    # 绘制逻辑
│   ├── engines                 # 绘制引擎
│   │   ├── dfb
│   │   ├── general
│   │   ├── gpu_vglite
│   │   └── software_zlite
│   ├── events                  # 事件
│   ├── font                    # 字体
│   ├── imgdecode               # 图片管理
│   ├── layout                  # 页面布局
│   ├── themes                  # 主题管理
│   ├── window                  # 窗口管理适配层
│   └── window_manager
│       └── dfb
├── interfaces                  # 接口
│   ├── innerkits               # 模块间接口
│   │   └── xxx                 # 子模块的接口
│   └── kits                    # 对外接口
│       └── xxx                 # 子模块的接口
├── test                        # 测试代码
│   ├── framework
│   │   ├── include             # 测试框架头文件
│   │   └── src                 # 测试框架源码
│   ├── uitest                  # 显示效果测试(可执行程序在foundation/graphic/wms/test:sample_ui)
│   │   └── test_xxx            # 具体UI组件效果测试
│   └── unittest                # 单元测试
│       └── xxx                 # 具体UI组件单元测试
└── tools                       # 测试和模拟器工具（模拟器工程、资源文件）
    └── qt                      # QT工程

约束

平台约束

• Windows平台仅支持QT和OHOS IDE。
• 其他平台支持情况参考vendor/hisilicon/[product_name]/config.json中的graphic标签（不存在graphic标签即该产品不存在图形子系统）。

编译构建

# 通过gn编译，在out目录下对应产品的文件夹中生成libui.so
hb build lite_ui

# 编译qt库可直接参考qt模拟器工程：graphic/ui/tools/qt/simulator/simulator.pro

说明

组件说明

组件分为基础组件和容器组件

• 基础组件：仅实现组件自身单一功能，比如按钮、文字、图片等；
• 容器组件：可将其他组件作为自己的子组件，通过组合实现复杂功能。

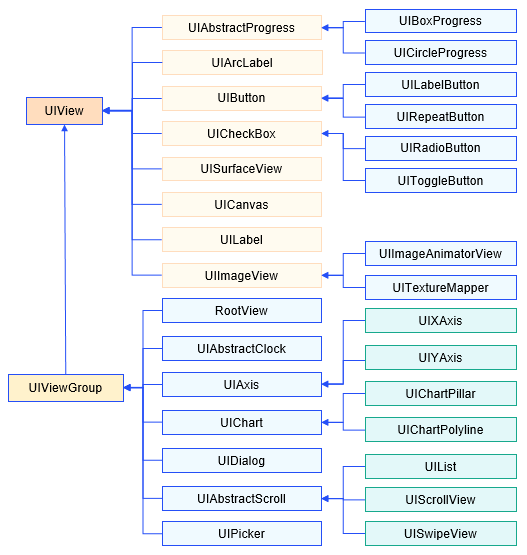

图 2 图形组件一览

使用说明

foundation/graphic/ui/test/uitest中提供了图形所有组件和功能接口的使用范例。

• Windows环境可运行QT工程调试 工程文件路径： graphic/ui/tools/qt/simulator/simulator.pro
• 其他调试环境可以编译运行foundation/graphic/wms/test:sample_ui hb build lite_wms -b debug 编译成功后得到可执行程序out/[product_name]/dev_tools/bin/sample_ui，在实际环境上运行即可观察对应组件显示效果。

相关仓

图形子系统

graphic_wms

graphic_surface

graphic_ui

graphic_utils
