图形SURFACE组件

简介

Surface组件用于管理和传递图形和媒体的共享内存。具体场景包括了图形的送显、合成，媒体的播放、录制等。

Surface的跨进程传输使用IPC传输句柄等控制结构（有拷贝），使用共享内存传递图形/媒体数据（零拷贝）。

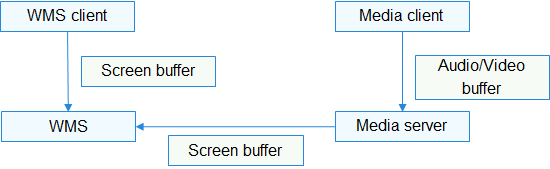

图 1 surface在系统架构中的位置（绿色部分为surface buffer）

鸿蒙开源组件——图形SURFACE组件-鸿蒙开发者社区

/foundation/graphic/surface
├── frameworks       # 框架代码
├── interfaces       # 接口
│   ├── innerkits    # 模块间接口
│   └── kits         # 对外接口
└── test             # 测试代码
    ├── fuzztest     # fuzz测试
    └── unittest     # 单元测试

编译构建

# 通过gn编译,在out目录下对应产品的文件夹中生成libsurface.so
hb build lite_surface

说明

流程说明

以WMS组件和UI组件交互为例，UI为生产者，WMS为消费者。

生产者：从Free队列中获取Buffer，将UI内容绘制到Buffer中，然后将Buffer放到Dirty队列；

消费者：从Dirty队列中获取Buffer并进行合成，然后将Buffer重新放到Free队列中。

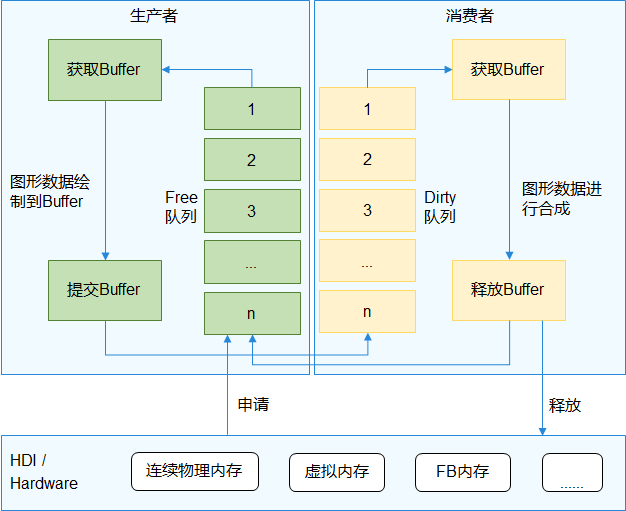

图 2 Surface轮转流程

鸿蒙开源组件——图形SURFACE组件-鸿蒙开发者社区

须知：由于使用了共享内存，而共享内存的管理任务在首次创建Surface的进程中，因此需要对该进程格外关注，如果发生进程异常且没有回收处理会发生严重的内存泄漏； Surface一般用作图形/媒体中大块内存的跨进程传输（如显示数据），尤其在使用了连续物理内存的情况下，可以大幅提高传输速率。不建议用在小内存传输的场景，容易造成内存碎片化影响典型场景的性能。
